LABORATORY検査

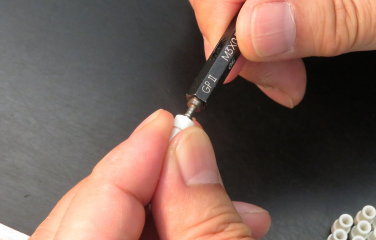

  • ねじ検査

  • ねじが規格内に収まっているかを確認する作業。
    おねじ（リングゲージ）とめねじ（プラグゲージ）を使用し、ねじの通りや止まり具合を確認する。

    対応可能サイズ
    M1.2x0.25～M95x2.0までランダムにそろっています。

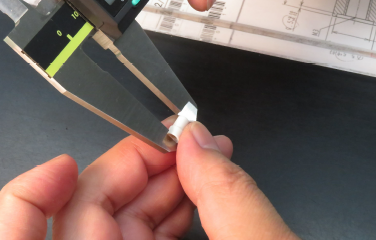

  • ノギス測定

  • ノギスは本尺とそれに沿ってスライドする副尺からなり、
    対象物の外形や内径段差などを4種類の方法を用いて検査をする作業。

    ノギスの種類
    バーニヤノギス、ダイヤルノギス、デジタルノギスがあり主にデジタルノギスを使用している。
  • ノギスの種類
    ミツトヨデジタルノギス 0～1000
    デジタルピッチノギス 10～200
    デジタルインサイドノギス 20～150
    デジタルポイントノギス 0～150
    デジタルデプスノギス 0～200
    バーニヤノギス 0～1500

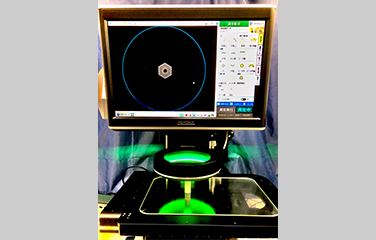

  • 画像測定器

  • 対象物をステージにおいてボタンを押すだけで最大99か所または最大300か所を数秒で測定可能な装置。
    高さや深さも同時に測定することができる自動ハイトゲージ機能がある。
    回転ユニットにより360度多面測定が可能。
  • 機種名 メーカー サイズ 高さ
    IM-6700 KEYENCE 200x100 0～30
    IM-7000 KEYENCE 300x200 0～75
    IM-8000 KEYENCE 300x200 0～75

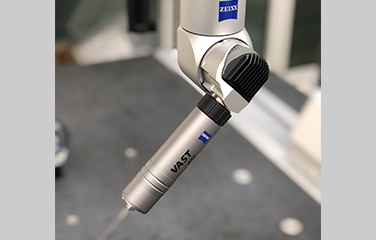

  • 三次元測定機

  • ステージ上の対象物に接触子を当て、縦横高さから三次元の座標を取得し、対象物の寸法・位置関係・輪郭形状・幾何公差などを高精度に測定可能な装置。
    対象物の測データを記録可能で、各種の演算により様々な値を算出することが可能。
機種名 サイズ 説明
XYZAX SVA800A 850x600x600 ドイツ、カールツァイス社の制御技術と東京精密のハードが結合したCNC機。
XYZAX AXCEL RDS 850x1000x2600 高精度、高速、多彩なプローブシステムを兼ね備えた最新の三次元座標測定機。
SmartScope ZIP600 450x600x200 自動倍率補正機能付きの光学系をメインとした非接触三次元測定機。
オプションセンサによりマルチセンサ使用（タッチプローブ・DRSレーザー）の測定器として使用可。
